一、小型納米砂磨機工作過程
臥式砂磨機是一種水平式連續性生產的超微粒分散機，其工作過程是利用泵浦（氣動隔膜泵、螺桿泵、齒輪泵、轉子泵等）將預先分散潤濕處理后的固－液相混合物料輸入主機研磨腔，研磨腔內填充適量的研磨介質，經由分散葉片高速轉動，賦予研磨介質足夠的動能，使物料和研磨介質在研磨腔內做不規則的相對運動，物料主要是在離心力和介質間的壓力作用下通過沖擊、摩擦、剪切的方式來使物料受力變形產生應力場，當應力大于物料的屈服應力或斷裂極限時，顆粒就會發生塑性變形或破裂，達到磨細物料和分散聚集體的目的。再經由特殊分離裝置，將被研磨分散物料與介質分離從出料口排出。

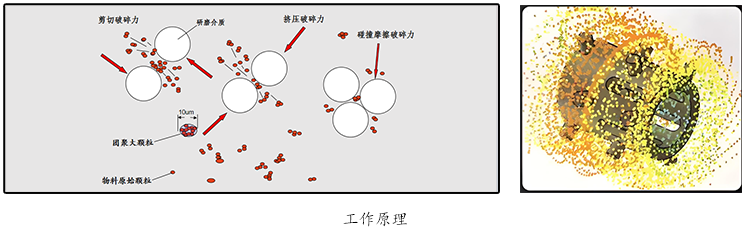

二、小型納米砂磨機研磨機理
2.1、研磨介質被轉子轉動加速到研磨桶內壁，向桶壁運動的研磨介質會與緊貼在研磨桶內壁上的研磨介質或研磨物料發生碰撞，產生的碰撞能用于物料的分散與破碎。
2.2、研磨物料在離心力的作用下，緊貼到研磨桶內壁上收到相鄰介質的壓力和剪切力發生分散與破碎。
2.3、由于研磨介質距離軸心的的距離不同，所獲得的速度各不相同產生速度差，在運動過程中會發生碰撞使物料破碎。
2.4、在研磨初期顆粒粒徑較大，主要是沖擊破碎起主要作用，隨著研磨時長的增加，研磨物料逐漸變細，這時研磨桶內主要發生摩擦剪切破碎。
三、小型納米砂磨機研磨特點
1.結構簡單，故障率低，專為研發型設備，適用于高等院校，科研機構及企業實驗室的配方技術驗證和難度較大的學術研究 。
2.可同比放大性能及產能，產業化能準確的從小試放大到大規模生產。
3.可代表材料濕法研磨技術實驗的高級水平。
4.可兼容各類溶劑配方新型材料工藝性能的實驗需求。
5.研磨筒體材料靈活更換，根據不同物料選擇不同材質核心結構件（無污染，磨損小），可選材質包含碳化鎢/聚氨酯/氧化鋯/碳化硅/氮化硅等。
6.研磨介質材料可選氧化鋯、氧化鋁、氮化硅、不銹鋼球等。

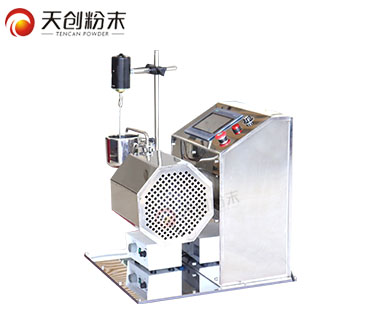

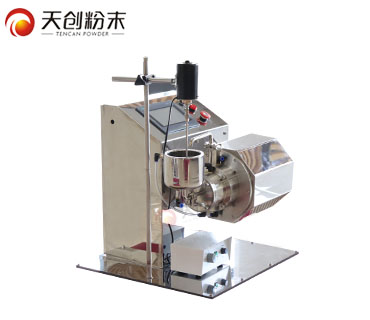

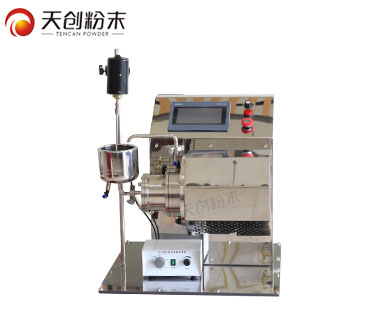

四、小型納米砂磨機細節介紹
電動攪拌頭：功率120W,轉速3000r/min，定時0-120min/常開，對漿料進行分散防止團聚沉淀。
物料罐： 容積1L，全304不銹鋼，帶夾層，可通冷卻液循環進行冷卻。
研磨腔：設備的研磨工作部分，轉子和研磨內筒可根據客戶的物料特性更換相應的材質，可選氧化鋁、氧化鋯、碳化硅、氮化硅、聚氨酯等，帶夾層，可通冷卻液循環進行冷卻。
電機：功率1.1KW，轉速2875r/min，設備研磨的主要?jiǎng)恿Α?/span>
觸摸屏：西門子7寸觸摸屏，連同PLC對設備進行一體化控制，可針對物料進行針對性的工藝參數設置
五、小型納米砂磨機應用領域
六、小型納米砂磨機參數介紹
|
項目
|
參數
|
|
型號
|
TC-FT0.3
|
|
使用范圍
|
濕法納米研磨
|
|
輸送動力
|
無泵自吸式
|
|
密封
|
唇封式
|
|
分離形式
|
動態縫隙分離
|
|
冷卻方式
|
夾層冷卻
|
|
外形尺寸
|
580*580*775
|
|
研磨通凈容積（L）
|
0.3
|
|
電機功率（KW）
|
1.1
|
|
轉速（r/min）
|
2875
|
|
線速度(m/s)
|
10.6
|
|
加工批量（L）
|
0.25-0.7
|
|
介質尺寸
|
0.3-1.4
|
|
處理能力
|
200nm-2μm
|
|
重量
|
90
|
|
電源
|
220V
|
|
